Comment utiliser un bobinage dans vos projets électriques ?

Le bobinage est un élément clé du fonctionnement des moteurs électriques et des transformateurs. Il permet la génération du champ magnétique indispensable à la conversion d’énergie électrique en mouvement ou en tension. Pour exploiter pleinement ses capacités, encore faut-il savoir comment l’utiliser correctement.

Ce guide pratique vous dévoile étape par étape comment utiliser un bobinage efficacement, de l’installation à la maintenance, en passant par les vérifications indispensables pour garantir la sécurité et la performance de vos équipements électriques.

Comprendre le rôle du bobinage dans un moteur électrique

Le bobinage est le cœur électromagnétique d’un moteur électrique. Il s’agit d’un enroulement de fil conducteur (souvent en cuivre ou en aluminium) disposé autour d’un noyau magnétique. Lorsque le courant circule dans ce fil, il génère un champ magnétique qui interagit avec d’autres composants du moteur pour produire un mouvement rotatif.

Voici les fonctions principales du bobinage dans un moteur :

• Créer un champ magnétique qui induit le mouvement de l’axe moteur (dans les moteurs à courant continu comme alternatif).
• Transformer l’énergie électrique en énergie mécanique, essentielle au fonctionnement de tout dispositif motorisé.
• Participer à la régulation de la vitesse et du couple en fonction du type de bobinage (série, parallèle, en étoile, en triangle, etc.).

Sans bobinage ou en cas de défaillance de celui-ci, un moteur ne pourra tout simplement pas fonctionner. Il est donc crucial d’en comprendre le rôle avant toute manipulation.

Étapes préliminaires avant l’utilisation d’un bobinage

Avant toute mise en service, un bobinage doit être soigneusement vérifié et préparé. Une mauvaise compatibilité ou une usure non détectée peut compromettre l’ensemble du système électrique.

Commencez par vérifier la compatibilité entre le bobinage et l’équipement concerné (moteur ou transformateur). Il est essentiel de respecter les spécifications électriques (tension, fréquence, type de courant) pour éviter toute surcharge ou court-circuit.

Effectuez ensuite une inspection visuelle complète après l’installation du bobinage. Recherchez la présence de fils cassés, d’oxydation, de brûlures ou de traces d’humidité. Ces signes indiquent souvent un vieillissement prématuré ou un mauvais stockage du composant.

Enfin, assurez-vous que le bobinage n’a pas perdu son pouvoir d’isolation. Un test de résistance d’isolement à l’aide d’un mégohmmètre est recommandé avant toute installation.

Installation correcte du bobinage

Une installation soignée est indispensable pour garantir le bon fonctionnement et la longévité du bobinage. Le fil doit être enroulé de manière uniforme et bien tendue autour du noyau magnétique, selon le schéma spécifique au moteur ou au transformateur.

Utilisez des cales d’isolation et des gabarits pour éviter tout contact entre les spires ou avec la carcasse métallique. Le respect de l’orientation et de la polarité est essentiel, notamment dans les montages en étoile ou en triangle.

Une fois l’enroulement terminé, procédez à l’imprégnation du bobinage avec une résine ou un vernis isolant. Cette étape permet de fixer les spires, d’éviter les vibrations et d’améliorer la résistance thermique. La polymérisation doit se faire selon les recommandations du fabricant (souvent à chaud).

Enfin, vérifiez les connexions électriques et l’absence de courts-circuits avant la remise sous tension. Une erreur de branchement peut endommager à la fois le bobinage et l’équipement entier.

Tests et vérifications post-installation

Après l’installation, il est indispensable de tester le bobinage avant toute mise sous tension. Cela permet de détecter les défauts de montage ou d’isolation qui pourraient provoquer une panne ou un danger électrique.

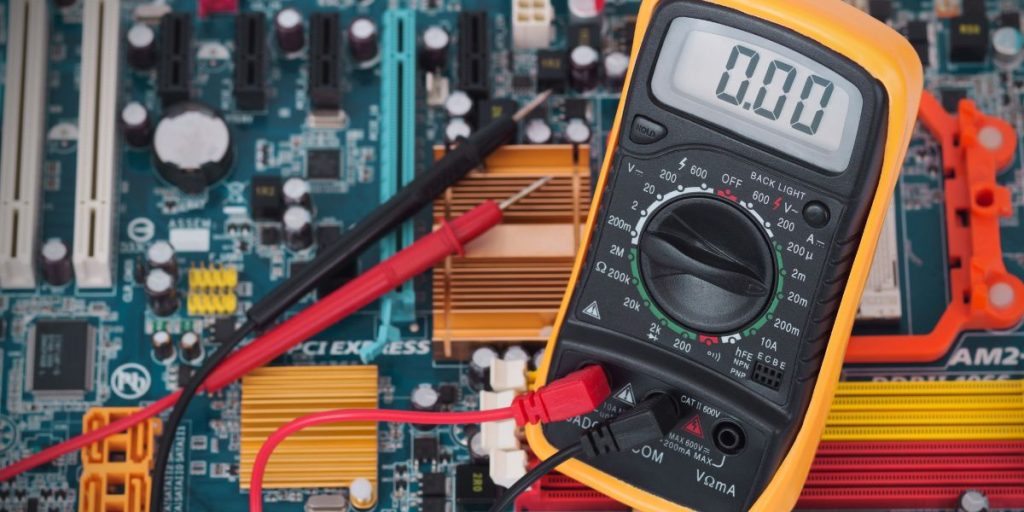

Utilisez un multimètre en mode ohmmètre pour vérifier la continuité du bobinage. Placez les pointes de touche aux extrémités du fil enroulé : une lecture très élevée ou infinie indique un circuit ouvert, tandis qu’une valeur très basse proche de zéro peut signaler un court-circuit.

Mesurez ensuite la résistance du bobinage et comparez-la aux valeurs spécifiées par le fabricant. Des écarts importants peuvent révéler un enroulement endommagé, mal réalisé ou trop chauffé.

Pour les moteurs triphasés, vous devez obtenir des valeurs similaires entre chaque phase. Toute asymétrie est le signe d’une défaillance potentielle.

Entretien et maintenance du bobinage

Un entretien régulier prolonge considérablement la durée de vie d’un bobinage. Il est recommandé de procéder à une inspection tous les 6 à 12 mois selon l’intensité d’utilisation de l’équipement.

Les opérations à effectuer incluent le nettoyage des poussières et dépôts, la vérification de la température de fonctionnement, et la mesure périodique de la résistance d’isolement.

Certains signes indiquent qu’un rebobinage ou une réparation est nécessaire : odeur de brûlé, échauffement excessif, perte de puissance, bruit anormal, ou encore déclenchement fréquent des protections thermiques.

Dans ce cas, il est préférable de consulter un professionnel pour éviter d’endommager d’autres composants du moteur ou du transformateur.

Conclusion

Une utilisation appropriée du bobinage est essentielle pour la performance et la sécurité des systèmes électriques. En respectant scrupuleusement les étapes de vérification, d’installation, de test et d’entretien, vous assurez un fonctionnement optimal et durable de vos moteurs et transformateurs.

Que vous soyez professionnel ou passionné d’électrotechnique, adopter ces bonnes pratiques vous permettra d’éviter les pannes coûteuses et d’optimiser la fiabilité de vos installations.
