Mégohmmètre et indice de polarisation : contrôler l’isolement d’un moteur

Le bobinage d’un moteur est entouré d’isolants qui vieillissent sous l’effet de la chaleur, de l’humidité et des contraintes électriques. La mesure d’isolement consiste à vérifier que ces isolants empêchent encore le courant de passer entre le cuivre et la carcasse.

Le principe de la mesure

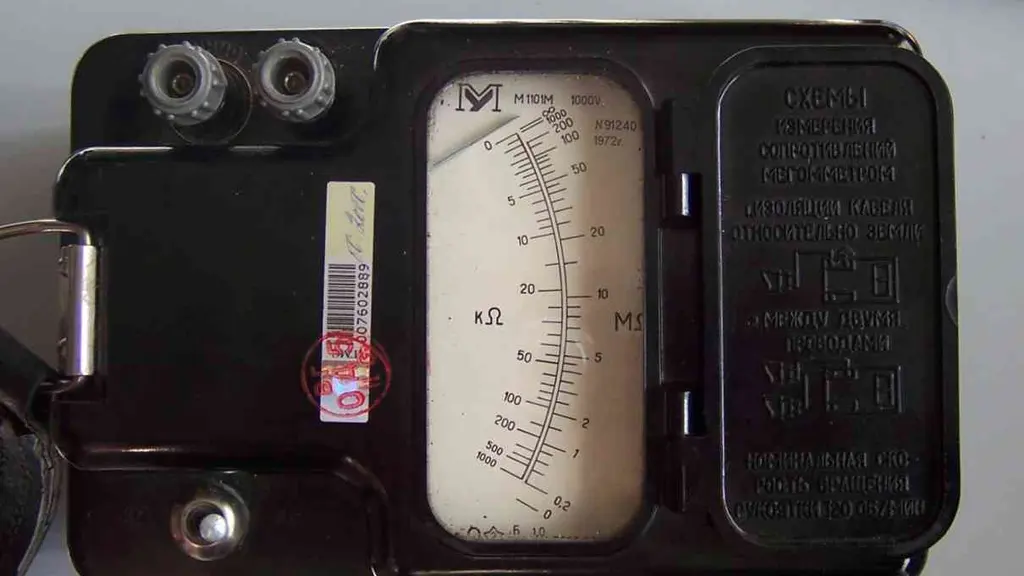

Un mégohmmètre applique une tension continue élevée entre un enroulement et la masse et mesure le faible courant de fuite. Il affiche une résistance en mégohms. Plus elle est élevée, meilleur est l’isolement.

Un point souvent négligé : la température. La résistance d’isolement baisse quand le bobinage est chaud ; la règle usuelle, rappelée par l’IEEE 43, veut qu’elle double environ à chaque baisse de 10 °C. Une mesure faite juste après l’arrêt et une mesure à froid ne sont donc pas comparables. Notez la température, ou ramenez la valeur à la température de référence (40 °C) avec la méthode de correction prévue par la norme. Évitez aussi de mesurer un moteur plus froid que l’air ambiant : la condensation fausse le résultat.

Comment procéder

1. Mettre le moteur hors tension, le consigner et déconnecter les câbles d’alimentation et tout variateur.
2. Choisir une tension d’essai adaptée à la tension nominale du moteur, selon les recommandations du constructeur.
3. Relier une borne du mégohmmètre à la carcasse, l’autre à un enroulement, et lire la valeur après une minute.
4. Répéter pour chaque enroulement, puis décharger le bobinage avant de le toucher.

Cette mesure ne doit être réalisée que par une personne habilitée, moteur débranché.

Interpréter la valeur

Les seuils exacts figurent dans la documentation du constructeur et dans des normes comme l’IEEE 43. Une valeur très basse, ou qui chute nettement d’une mesure à la suivante, trahit de l’humidité ou une dégradation. Un moteur resté longtemps à l’arrêt dans un local humide peut donner une valeur faible qui remonte après séchage.

L’indice de polarisation

On mesure l’isolement à une minute puis à dix minutes. Le rapport entre les deux valeurs est l’indice de polarisation. Un isolant sain voit sa résistance croître pendant la mesure ; un isolant souillé ou humide se stabilise plus vite. La norme IEEE 43 recommande des valeurs minimales selon la classe thermique de l’isolant.

L’indice de polarisation a ses limites. Sur un isolant déjà excellent, le courant de fuite est si faible que le rapport devient peu significatif ; l’IEEE 43 le précise, et indique aussi qu’il convient mal à beaucoup de bobinages en vrac. Dans ces cas, la valeur à une minute, comparée aux mesures précédentes, reste l’indicateur le plus parlant. Pour les classes thermiques B, F et H, la valeur minimale usuelle de l’indice est de 2,0 ; elle est de 1,5 pour la classe A.

Le suivi dans le temps

Une valeur isolée dit peu. Ce qui compte, c’est la tendance sur plusieurs années, à température comparable. Notez chaque mesure avec la date et la température du bobinage : une baisse régulière annonce une intervention à planifier.

Et si l’isolement est insuffisant ?

Un séchage peut suffire quand le défaut vient de l’humidité. Si l’isolant est dégradé, l’atelier proposera un nettoyage et une nouvelle imprégnation, ou un rebobinage complet. Un devis précis suppose une mesure et une inspection.
